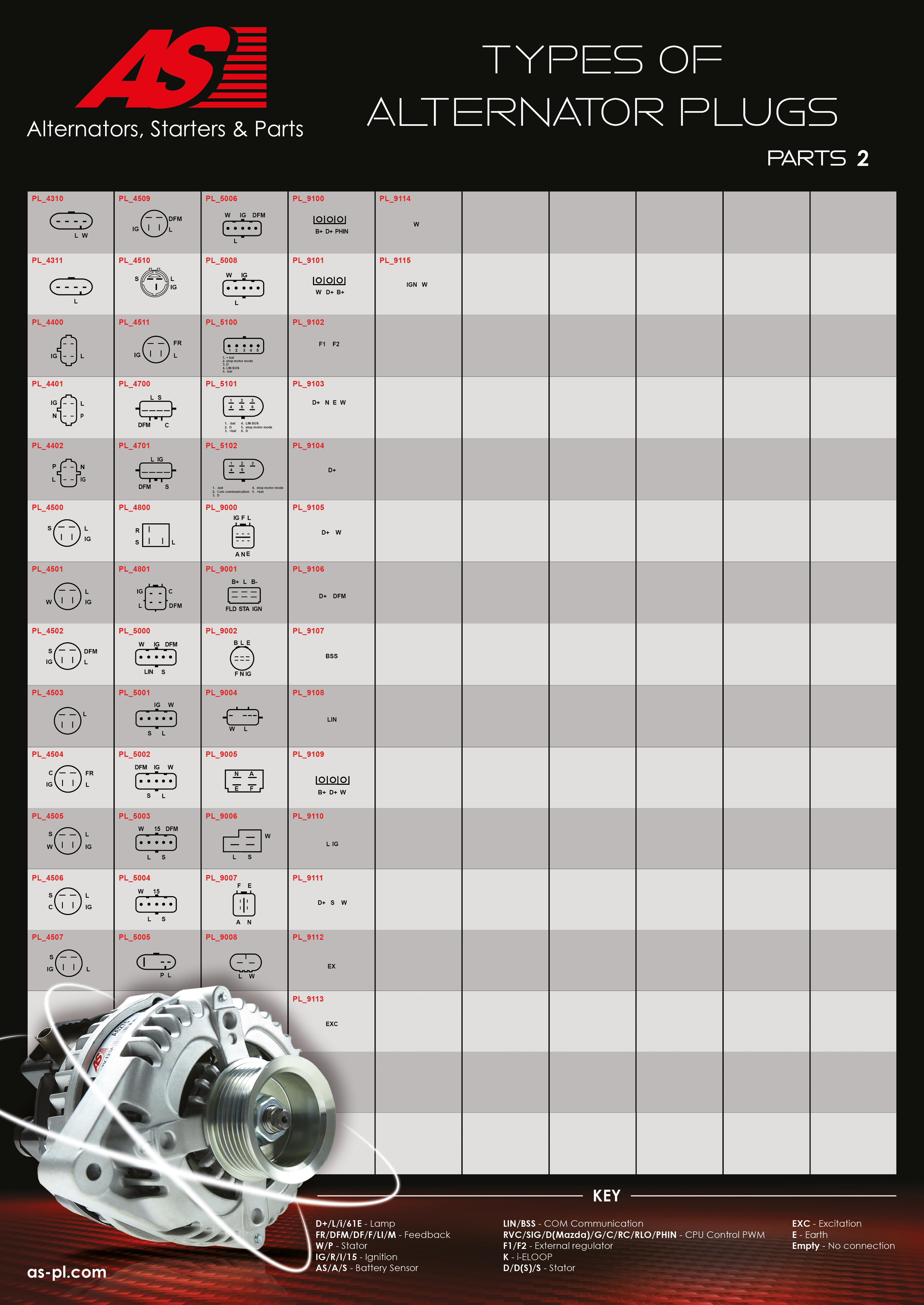

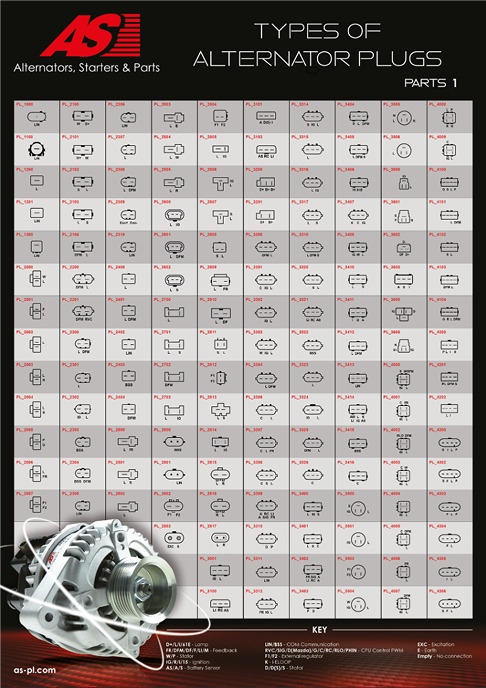

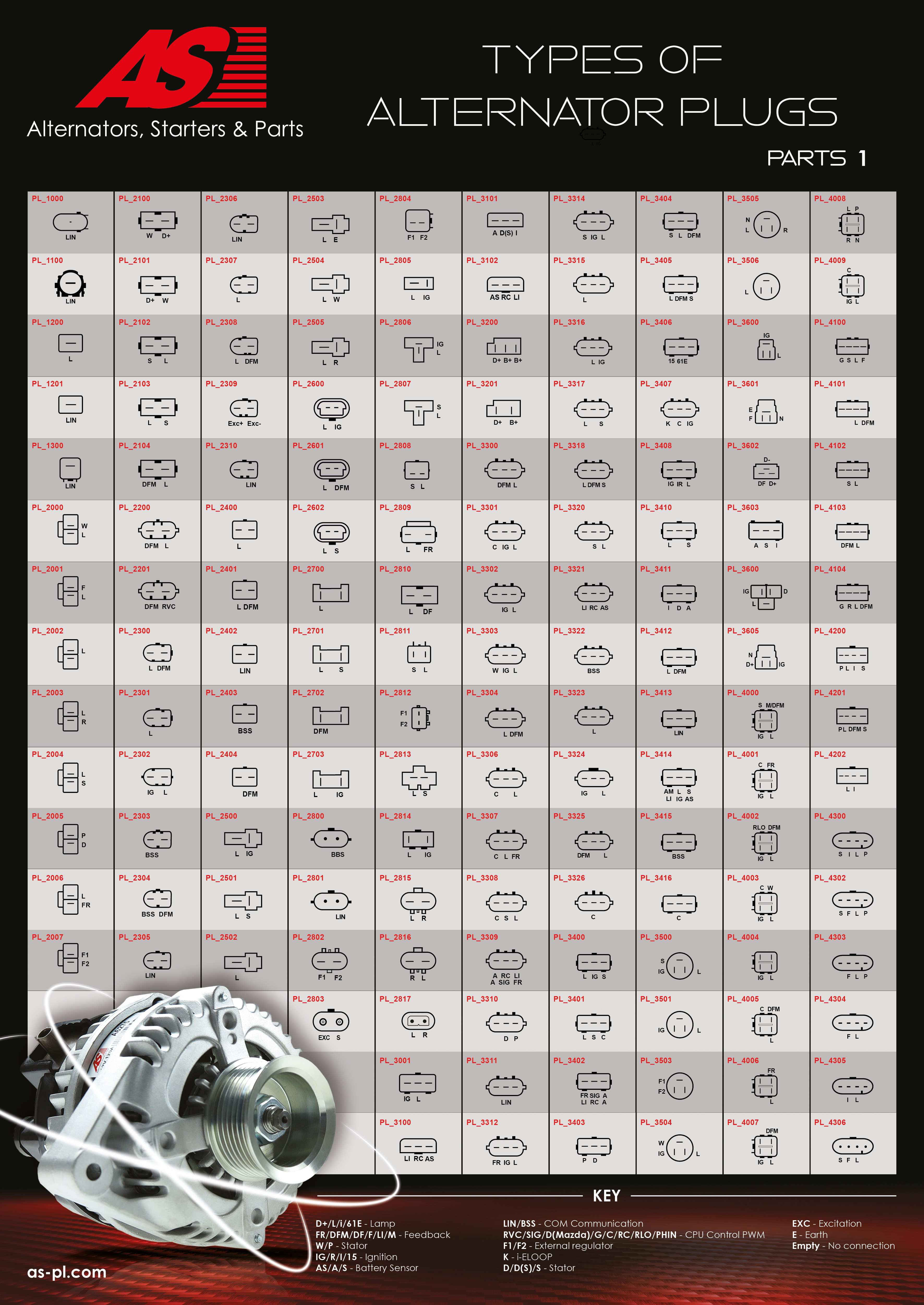

Символи генераторних підключень AS-PL
D+ / L / i / 61E Lamp / Контрольна лампа
FR / DFM / DF / F / LI / M Feedback / Зворотній зв’язок
W / P Stator / Статор
IG / R / I / 15 Ignition / Вхід запалювання
AS / A / S Battery Sensor / Сенсор
LIN / BSS C OM communication / Підключення COM
RVC / SIG / D (Mazda) / G / C / RC / RLO / PHIN CPU Control PWM/ Вихід управління регулятором
F1 / F2 External regulator / Зовнішній регулятор
K i-ELOOP/ Термінал виводу для i-ELOOP
D / D(S) / S Stator / Статор
EXC Excitation / Вихід обмотки збудження
E Earth / “Земля”
Empty No connecion/ Без підключення
image image
Скачати у форматі PDF можна тут.
