Функції тестера:
• Підтримка усіх інтерфейсів управління сучасними регуляторами напруги.
• Автоматичне визначення типу управління навантаженням регулятора "А" чи "В".
• Визначення працездатності каналу монітору регулятора.
• Імітація двох виводів фаз статора генератора.
• Симуляція режиму перенапруги та зупинки генератора.
• Захист від короткого замикання.

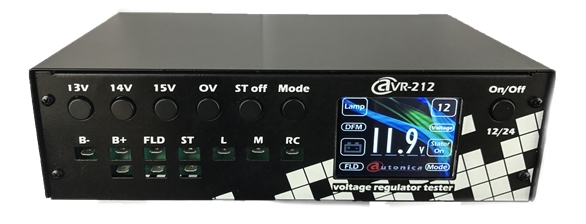

Кнопки управління:
• “13” ,”14” ,”15” імітація команд установки відповідної напруги регулятора на виході “RC” . Працюють в усіх режимах, окрім “LAMP” .
• “OV” імітація режиму перенапруги, тобто замкнутого стану регулятора. Вимикається повторним натисканням.
• “ST OFF” відключення сигналів статора на виходах “ST”. Імітація обриву ременя генератора. Сигнали включаються повторним натисканням. При включенні виходи “ST” активні
• “MODE” вибор режиму управління регулятором “LAMP”, ”SIG”, ”COM”, ”RLO”, “P-D” (“D”), “C”, “L-F” (“L”).
• “ON/OFF, 12/24» вмикання/вимикання тестера - короткостроковим натисканням.
Вибір напруги регулятора 24 вольт (тільки в режимі “LAMP”) та повернення до 12 вольт - натиснення та утримання кнопки. При включенні тестер перебуває в режимі 12 вольт.
Термінали підключення:
• “B-” батарея «мінус».
• “B+” батарея «плюс».
• “FLD”навантаження регулятора. Виходи підключаються до обох щіток. При підключенні регулятора без щіток інший вихід обов'язково підключається до ‘+’ чи ‘-‘.
• “ST” виходи сигналів статорів зі зсуненням фази в 120°.
• “L” вхід контрольної лампи
• “M” вхід монітору для підключення терміналів “P”,“FR”,”DFM” ,”M” ,”LI” .
• “RC” вихід управління регулятором для підключення до терминалів ”SIG”, ”COM”, ”RLO”, “P-D” (“D”), “C”, “L-F” (“L”).
