Габарити, мм	155*97*30
вага, кг	3
Споживана потужність не більше, Вт	40
Частота мережі, Гц	50 / 60
Тип мережі живлення	Однофазна
Напруга перевірюваних діодних мостів, В	12-24
Типи перевірюваних статорних обмоток	«Зірка», «Трикутник»
Перевіряються параметри діодних мостів	Пробій; Обрив
Напруга живлення, В	100-250
Перевіряються параметри статорних обмоток	Міжвитковое замикання; Міжфазне замикання; Фази на корпус; Обрив в фазі
Похибка вимірювань для статорних обмоток,%	1-3
Перевірка замикання на корпус магнітопроводу, кОм	12
Струм перевірки діодних мостів, А	30 (Імпульсний)
Напруга перевірюваних статорних обмоток, В	12-24

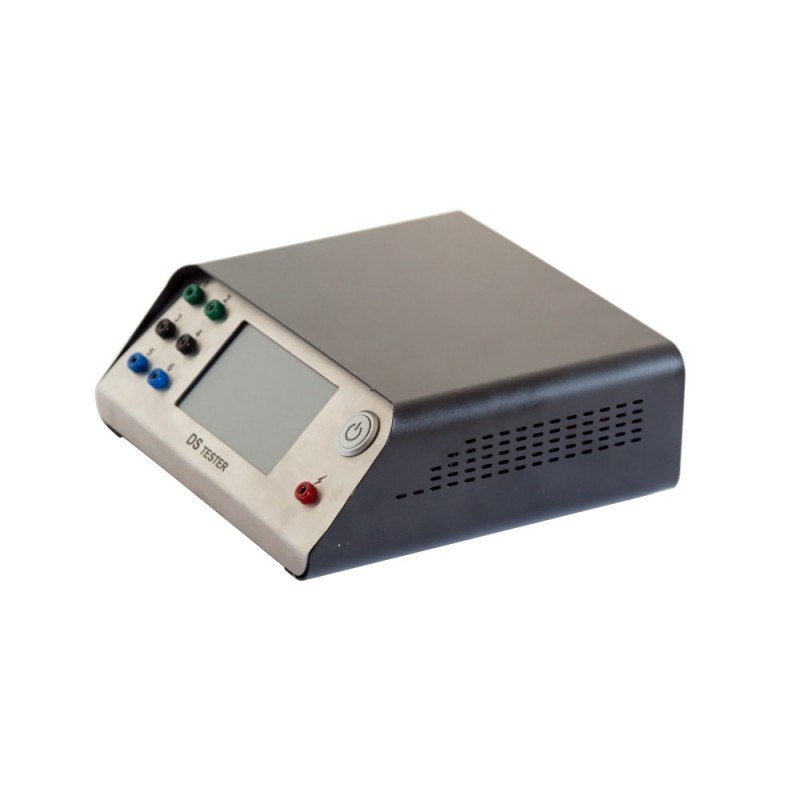

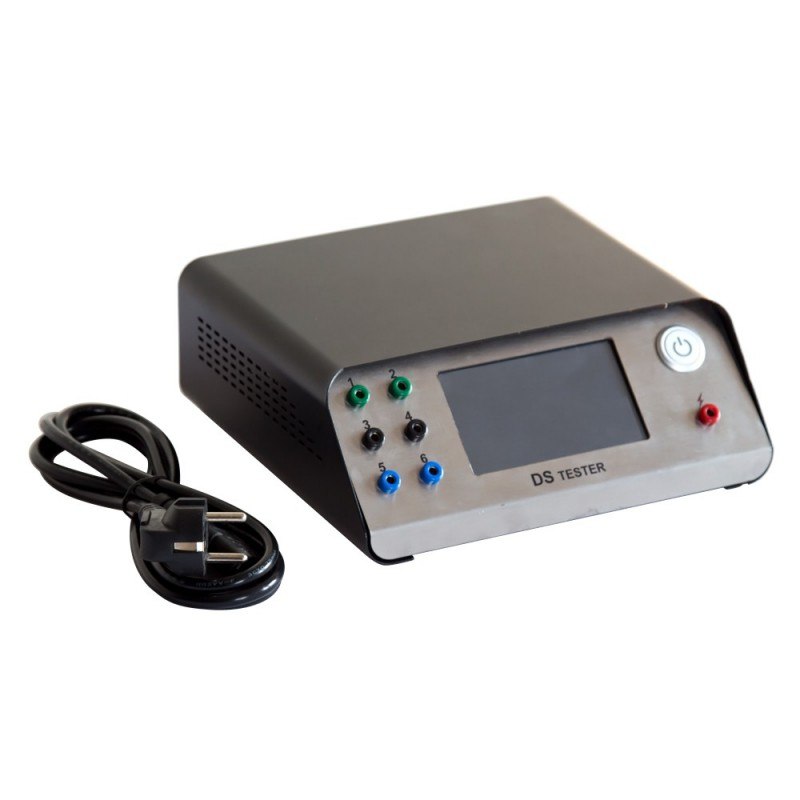

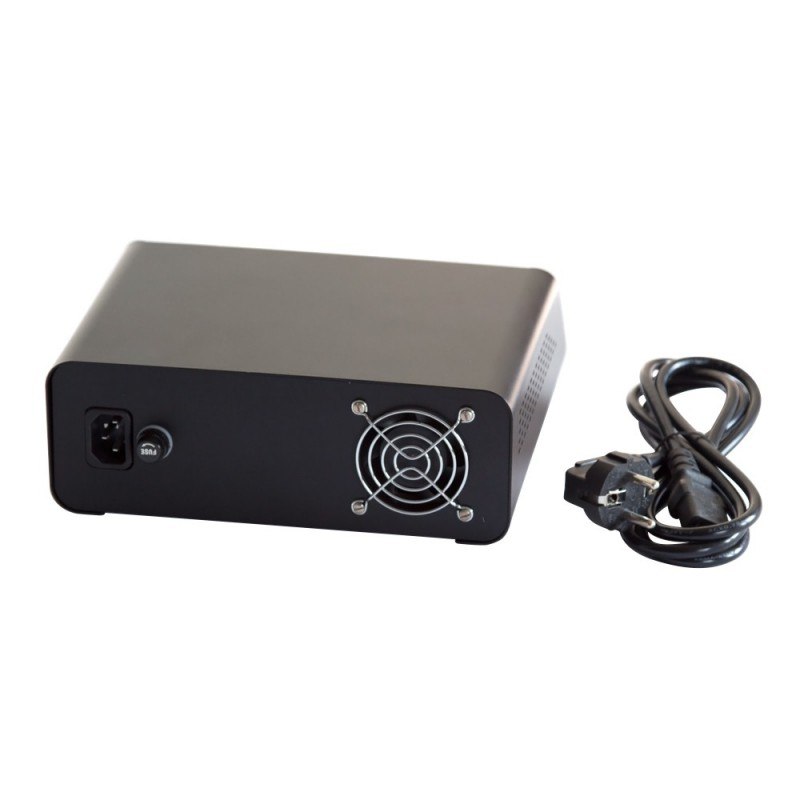

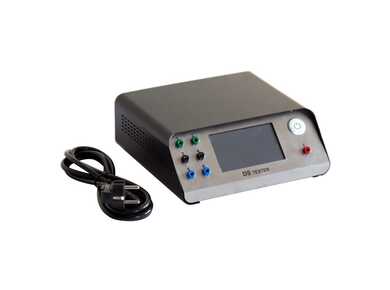

Тестер MSG MS014 - тестер для діагностики автомобільних статорних обмоток і діодних мостів, напруга живлення яких складає 12 і 24 вольт. Устаткування дозволяє діагностувати статорні обмотки типів «зірка» та «трикутник». Компактний, мобільний, високотехнологічний прилад, що дозволяє з високим ступенем точності визначити робочі характеристики діагностованих робочих механізмів, необхідні для відновлення їх початкової працездатності.

Призначення:
Тестер MSG MS014 - обладнання, призначене для діагностики стану статорних обмоток і діодних мостів автогенераторів.

Застосування:
тестер з високим ступенем точності визначає цілісність статорних обмоток, різні види замикання в них, обриви в фазах, ступінь справності діодів (замикання і обриви). Результати вимірювань виводяться на рідкокристалічний дисплей.

Особливості:

• невелика вага, компактні габарити;
• можливість проведення комплексної діагностики без використання додаткових вимірювальних приладів;
• якісна передача кольору сенсорного дисплея;
• легкість в управлінні;
• оптимальна швидкість проведення діагностичної процедури (1-2 хвилини);
• відсутня необхідність в дотриманні полярності висновків підключених статорних обмоток, прилад визначає їх в автоматичному режимі.

Як виконати діагностику обмотки статора за допомогою MSG MS014:

• підключити пристрій до мережі і включити живлення за допомогою кнопки на передній панелі;
• вибрати режим перевірки діодних мостів «STATOR», після чого на екрані з'явиться меню;
• підключити пристрій до виводів обмотки з 1 по 6 і натиснути «Scan» (при цьому пристрій визначить полярність і черговість підключених обмоток);
• натиснути кнопку «Test», прилад визначить робочі характеристики об'єкта, що діагностується і виведе дані на екран;
• інтерпретувати результати, використовуючи «Керівництво по експлуатації».

Як виконати діагностику діодних мостів генератора за допомогою MSG MS014:

• підключити пристрій до мережі і включити живлення за допомогою кнопки на передній панелі;
• вибрати режим перевірки доданих мостів «DIODE BRIDGE», після чого на екрані з'явиться меню;
• натиснути кнопку «Test», після чого прилад визначить технічні характеристики діодного моста і виведе дані на екран;
• інтерпретувати результати діагностики, використовуючи «Керівництво по експлуатації».

Управління обладнанням здійснюється за допомогою сенсорного дисплея на передній панелі пристрою.
