Вага, кг	4
Габарити, мм	260*250*90
Термінали перевірюваних регуляторів	«COM», «P-D», «DFM», «D+», «RLO», «C», «SIG»
Захист від короткого замикання	+
Знімаються параметри перевірки реле регулятора	Напруга стабілізації; струм через обмотку ротора; протокол, швидкість обміну, тип регулятора, помилки (для COM реле-регуляторів)
Точність амперметра, А	0,1
Термінали підключення	COM (BSS, LIN), P-D, DFM, D+, RLO, C, SIG
Перевіряються параметри реле-регулятора	Напруга стабілізації: Ток через обмотку ротора: Протокол, швидкість обміну, тип регулятора, помилки (для COM реле-регуляторів): Контрольна лампа: FR (навантаження на реле-регулятор)
Напруга перевірюваних реле-регуляторів, В	12-24
База даних реле-регуляторів	Так
Звуковий сигнал при короткому замиканні	Так
Опір імітованої обмотки ротора (для 12В / для 24В), Ом	1.8–22
Споживана потужність не більше, Вт	500
Точність вольтметра, В	0,1
Точність вимірювання напруги, В	0,1
Точність вимірювання струму, А	0,1
Задаються параметри перевірки реле-регулятора	Напруга стабілізації (для регуляторів з зовнішнім управлінням); опір ротора імітованого генератора; Обороти імітованого генератора; навантаження на імітований генератор;
Частота мережі, Гц	50/60
Регулювання напруги генерації в реле-регуляторах з зовнішнім управлінням	Так
Тип мережі живлення	Однофазна
Частота статорних обмоток (імітація оборотів двигуна), об / хв	0–6000
Імітація навантаження на реле-регулятор,%	0–100
Напруга живлення, В	180–264

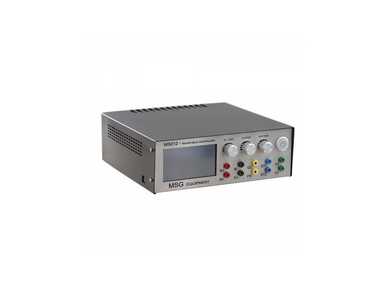

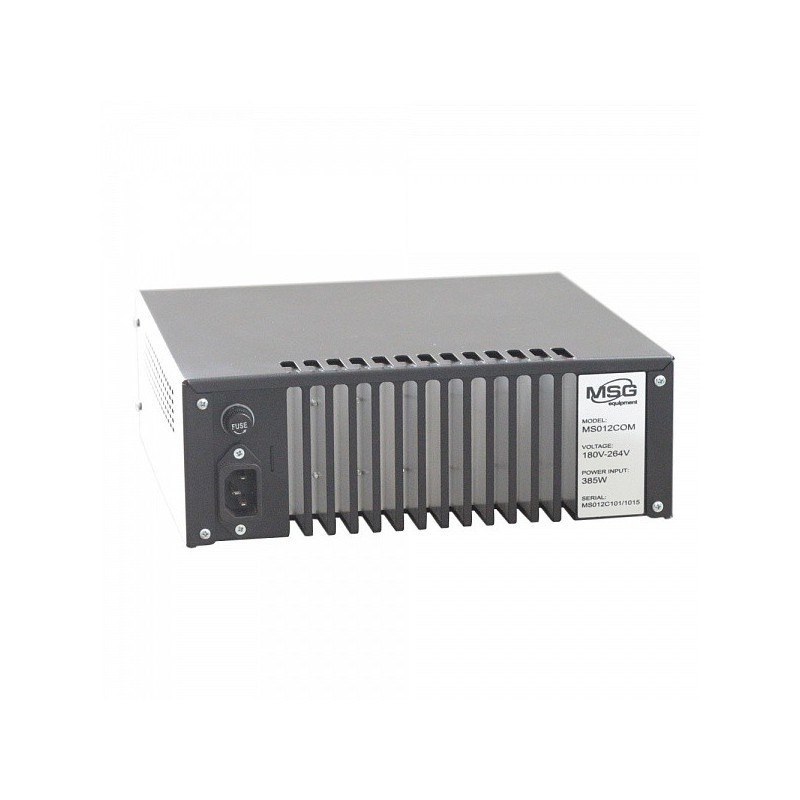

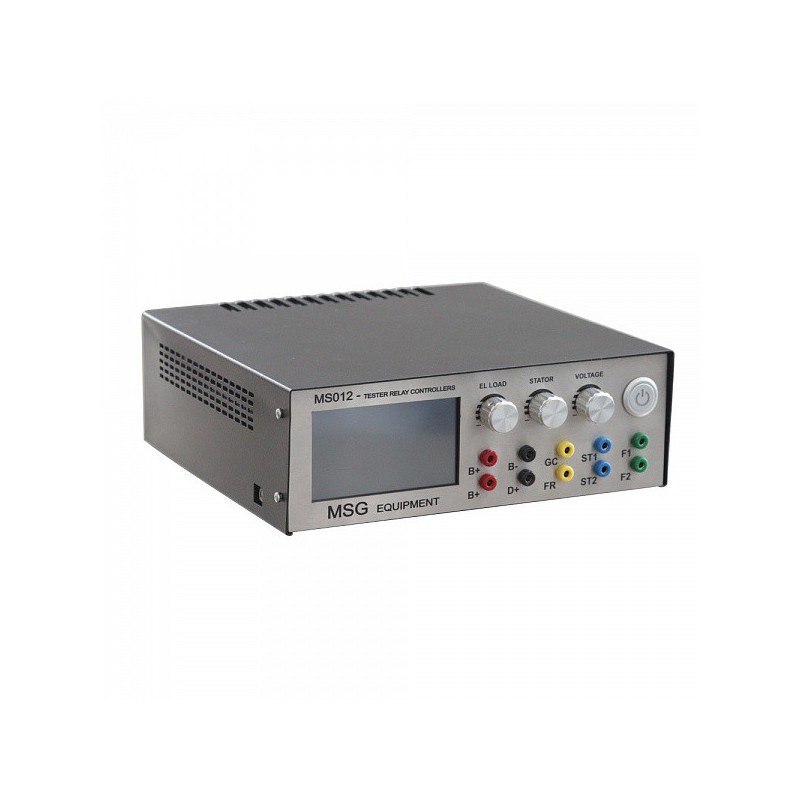

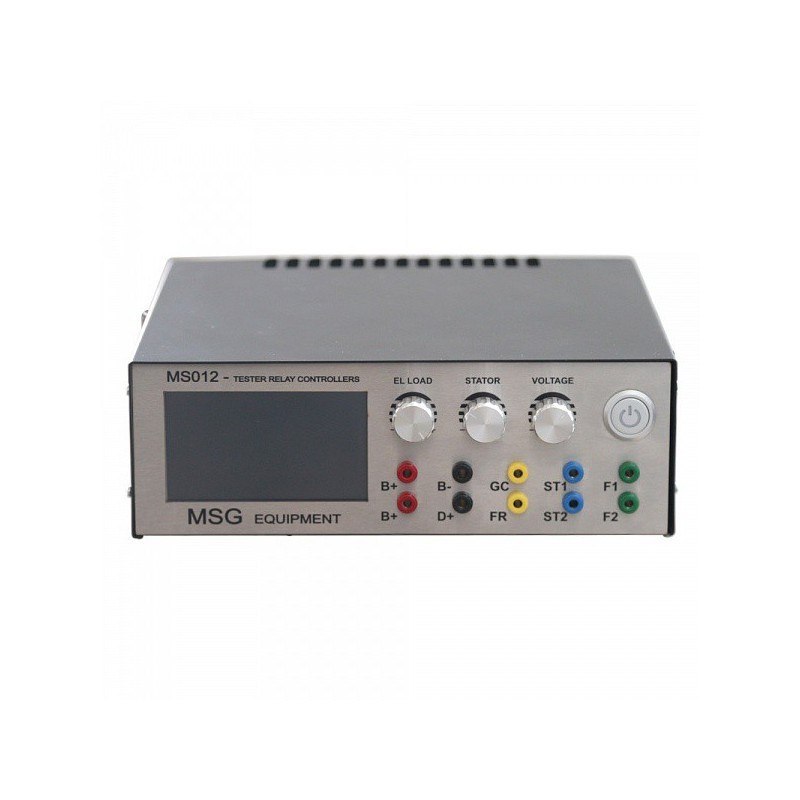

Тестер MSG MS012 COM - тестер для діагностики реле-регуляторів автогенераторів будь-якого типу транспорту, напруга живлення яких складає 12 і 24 вольт. Обладнання оснащене терміналами для підключення лампи індексації стану установки, статорних обмоток D +, RLO, C, P-D, DFM, SIG, COM (LIN, BSS). Компактний, мобільний, високотехнологічний прилад, який характеризується високою точністю вимірювання технічних показників з можливістю оновлення програмного забезпечення і актуальною базою реле регуляторів.

Призначення:
Тестер MSG MS012 COM - обладнання, необхідне для діагностичних випробувань автомобільних реле регуляторів напруги.

Застосування:
тестер використовується для оцінки рівня працездатності автомобільних регуляторів напруги на різних режимах роботи. Здійснюється імітація установки регулятора напруги на справний генератор в умовах різного навантаження, з різними показниками опору ротора і іншими параметрами налаштування.

особливості:

• можливість проведення випробувань в умовах максимально наближених до реальних;
• діагностика з різними параметрами налаштування на всіх можливих режимах роботи;
• сумісність з будь-якими модифікаціями діагностованих механізмів;
• можливість підключення до персональних комп'ютерів, оновлення;
• захисні механізми від ймовірності короткого замикання;
• компактність, мобільність;
• якісна передача кольору дисплея, 4.3 TFT;
• оптимальна швидкість проведення діагностичної процедури (1-2 хвилини);
• простий, зрозумілий інтерфейс.

Як виконати діагностику реле регулятора за допомогою MSG MS012 COM:

• визначити різновид регулятора і спосіб його включення (обмотки, або через додаткові діоди). Для кожного є свої висновки на тестері.
• вивчити питання правильного підключення реле-регулятора до генератора.
• виміряти омметром опір ротора генератора, на підставі результатів вимірювання налаштувати установку на режим діагностики;
• регулятором «EL LOAD» задати величину опору імітованої обмотки ротора, зафіксувати показники, які відображаються на дисплеї;
• після закінчення підстроювання опору, вказавши напруга регулятора (12 або 24 В), зайти в термінал управління;
• підключити регулятор в послідовності, детально прописаною в «Керівництві по експлуатації», яке додається до обладнання в якості інструкції;
• зафіксувати показники струму і напруги;
• інтерпретувати результати діагностики регульованих і нерегульованих пристроїв з різними типами терміналів, попередньо вивчивши інформацію з «Керівництва по експлуатації».

Тестер дозволяє дати кількісно обґрунтовану оцінку можливості установки реле регулятора на цей генератор. Працездатність реле регулятора оцінюється під час його роботи під впливом навантаження в умовах, максимально наближених до реальних.

Тестер забезпечує можливість управліннями будь-якими модифікаціями регуляторів напруги. При виникненні необхідності додавання нових, програмне забезпечення установки легко оновлюється через USB-порт. Управління установкою здійснюється за допомогою сенсора і трьох енкодерів.

Інструкція ru  en
